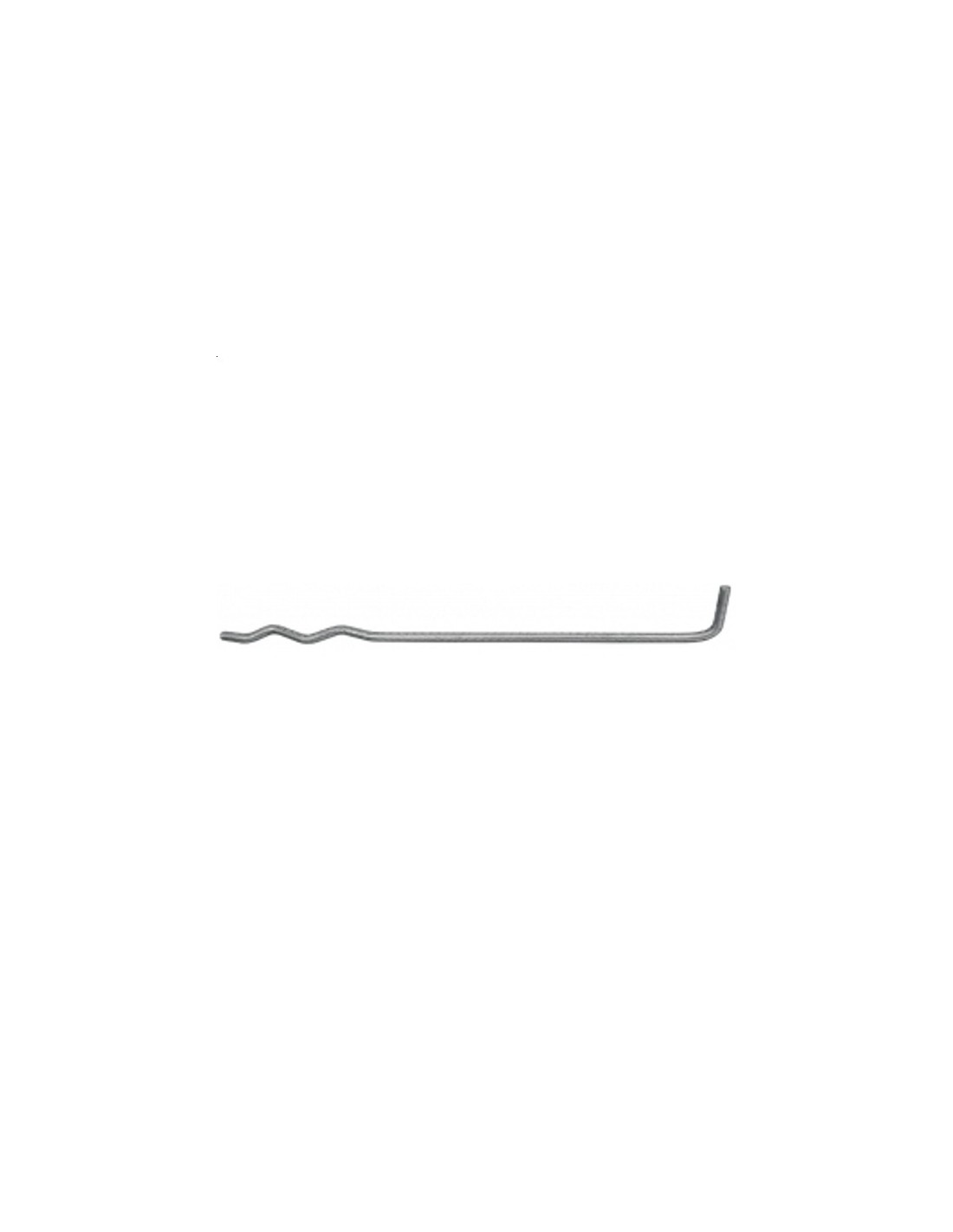

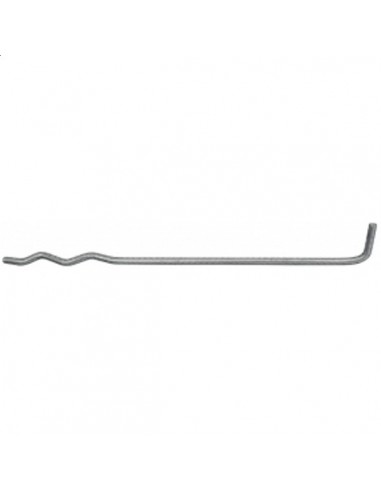

Kotva RawlPlug KL-4/25/300 je kotva typu L pro pokládku , průměr 4,0x25x275 mm do třívrstvých stěn. Slouží k současnému spojení nosné konstrukce z cihel s tradiční maltou s zděnou příčkou, např. kabřicí fasádou.
APLIKACE:
Kotvy RawlPlug KL jsou kotvy pro pokládku do třívrstvých stěnových konstrukcí. Používají se pro současné napojení nosné konstrukce z cihel na klasickou maltu s zděnou příčkou, např. kabřince. Kotva má na jedné straně pravoúhlý ohyb o délce 25 mm a na druhé straně zvlnění o délce 50 mm.
INSTALACE:
Ohnutá strana (L konec) se zapustí do nosné konstrukce do hloubky 50 mm a tepelně izolační materiál se na kotvu nasadí přitlačením ISO-Clip podložkou. Zvlněná strana je rovněž zapuštěna do vrstvy lícové cihly do hloubky 50 mm.
Příklad: za předpokladu volného prostoru 40 mm (mezi tepelnou izolací a fasádní stěnou) a pro izolační materiál 60 mm máme vzdálenost mezi stěnami 100 mm, tj. za předpokladu 100 mm (pro zapuštění do kotvy) , kotva pro 60 mm izolační materiál by měla být 200 mm ( 20 cm).
MATERIÁL:
Drát z nerezové oceli V4A. Ocel, ze které je kotva vyrobena, vykazuje vysokou odolnost proti korozi, což ovlivňuje její dlouhodobé vystavení.
PROHLÁŠENÍ O SHODĚ:
č. 02.006 / 2009.
