Kotva RawlPlug KL-4/25/250 je kotva typu L pro zapuštění průměru 4,0x25x225 mm do třívrstvých stěnových konstrukcí. Slouží k současnému spojení nosné cihelné konstrukce s tradiční maltou s zděnou příčkou, např. kabřicí fasádou.
APLIKACE:

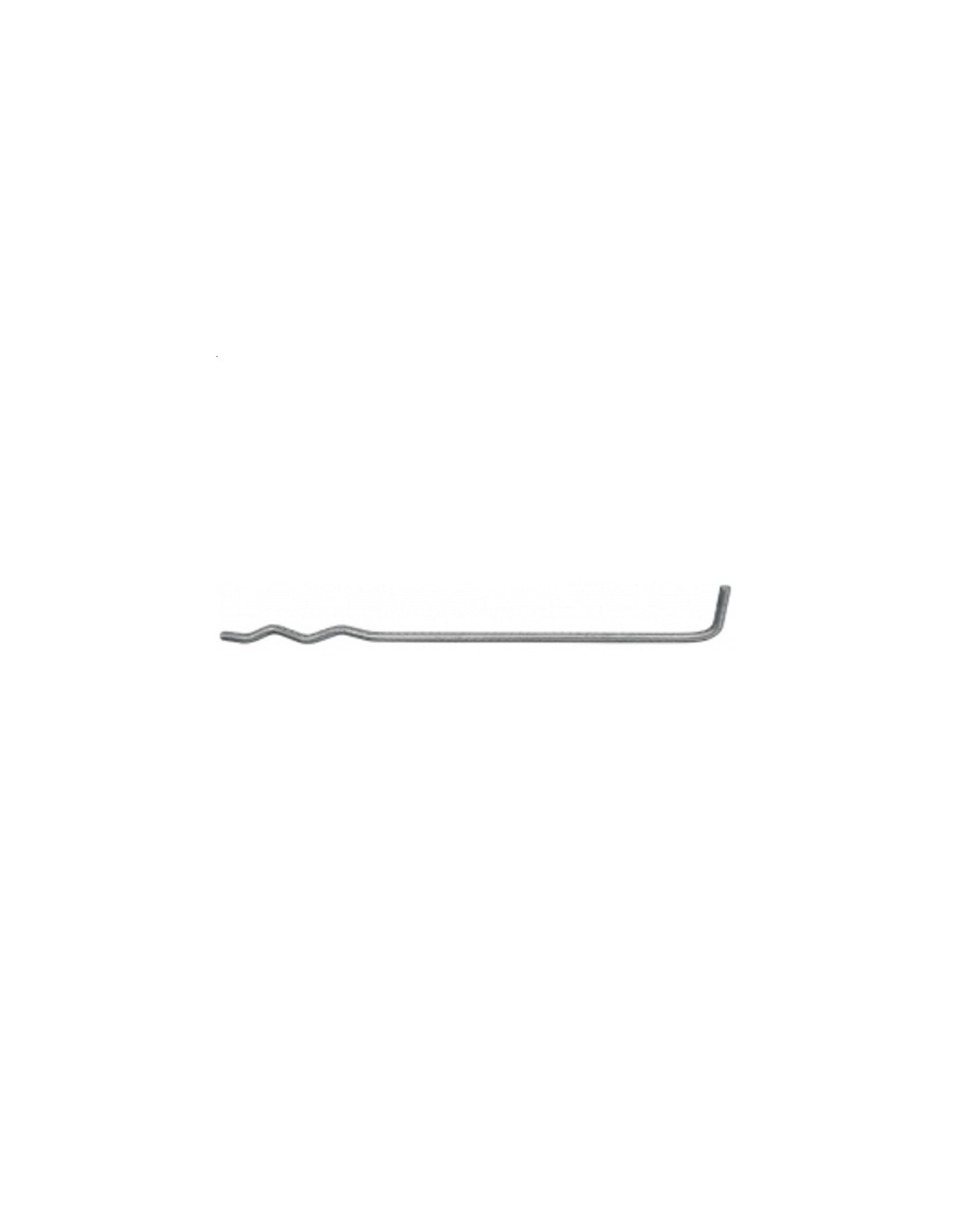

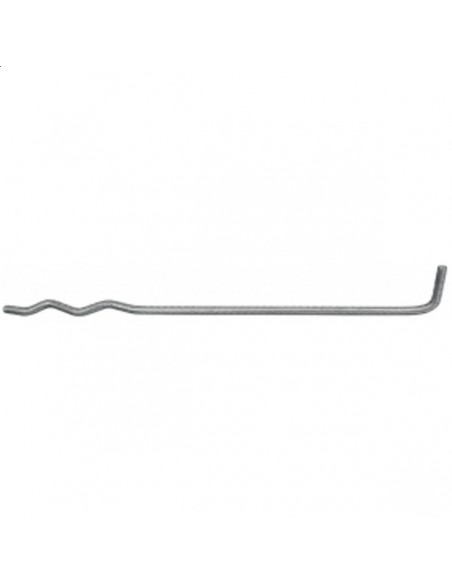

Kotvy RawlPlug KL jsou kotvy pro zabudování do třívrstvých stěnových konstrukcí. Používají se k současnému napojení nosné cihelné konstrukce s tradiční maltou na zděnou příčku, např. klinkerovou fasádu. Kotva má na jedné straně pravoúhlý ohyb o délce 25 mm a na druhé straně zvlnění o délce 50 mm.
INSTALACE:

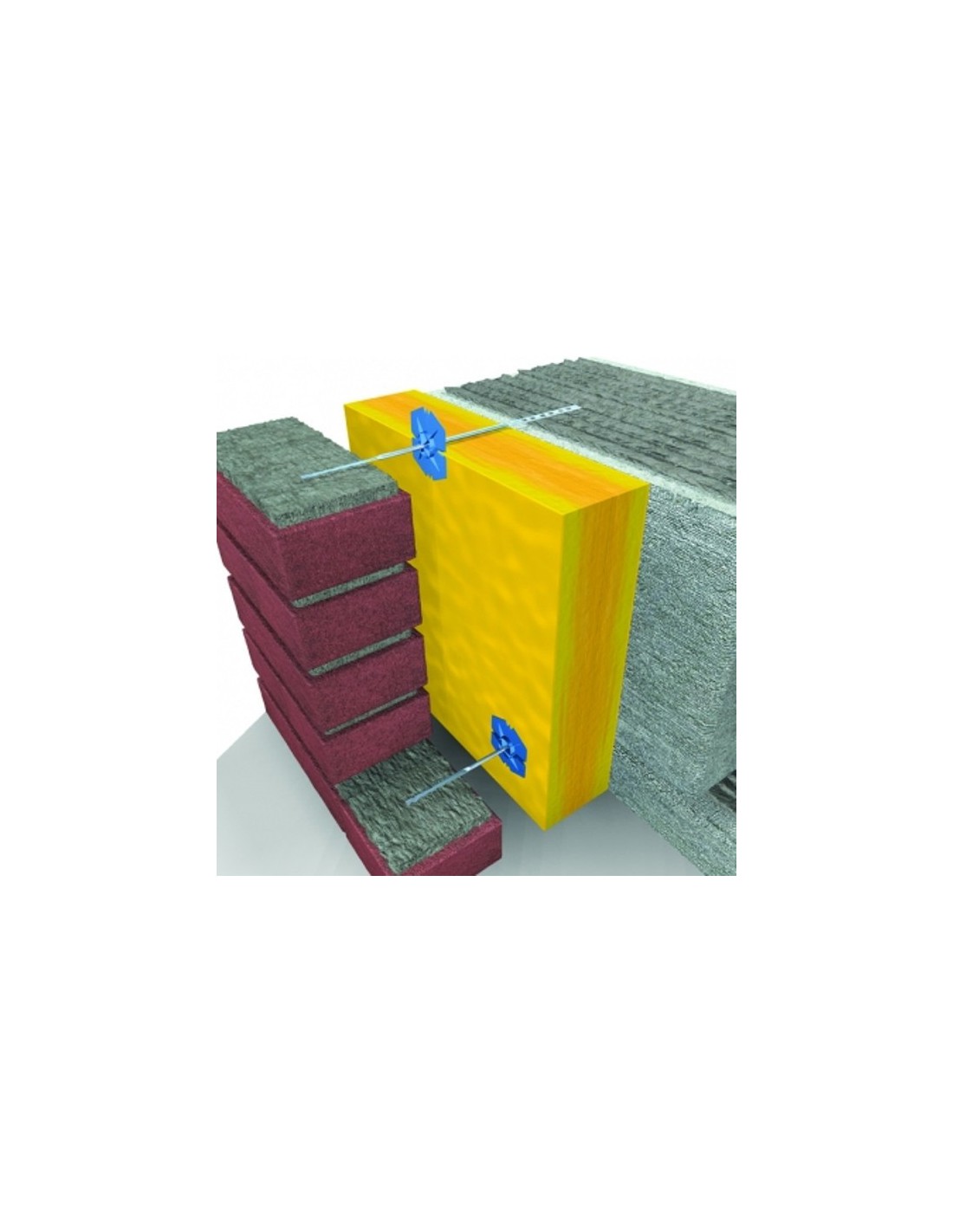

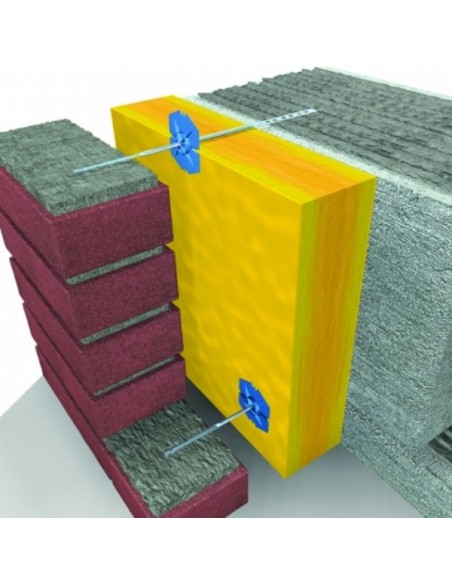

Ohnutá strana (L konec) se zapustí do nosné konstrukce do hloubky 50 mm a na kotvu se položí tepelně izolační materiál a přitlačí se ISO-Clip deskou. Vlnitá strana je zapuštěna do lícové cihlové vrstvy do hloubky 50 mm.
Příklad: za předpokladu volného prostoru 40 mm (mezi izolací a fasádní stěnou) a pro izolační materiál 60 mm máme vzdálenost mezi stěnami 100 mm, tj. za předpokladu 100 mm (pro zapuštění kotvy), kotva pro 60 mm izolační materiál by měla být 200 mm ( 20 cm).
MATERIÁL:
Drát z nerezové oceli V4A. Ocel, ze které je kotva vyrobena, má vysokou odolnost proti korozi, což ovlivňuje její dlouhodobé vystavení.
PROHLÁŠENÍ O SHODĚ:
č. 02.006/2009.
