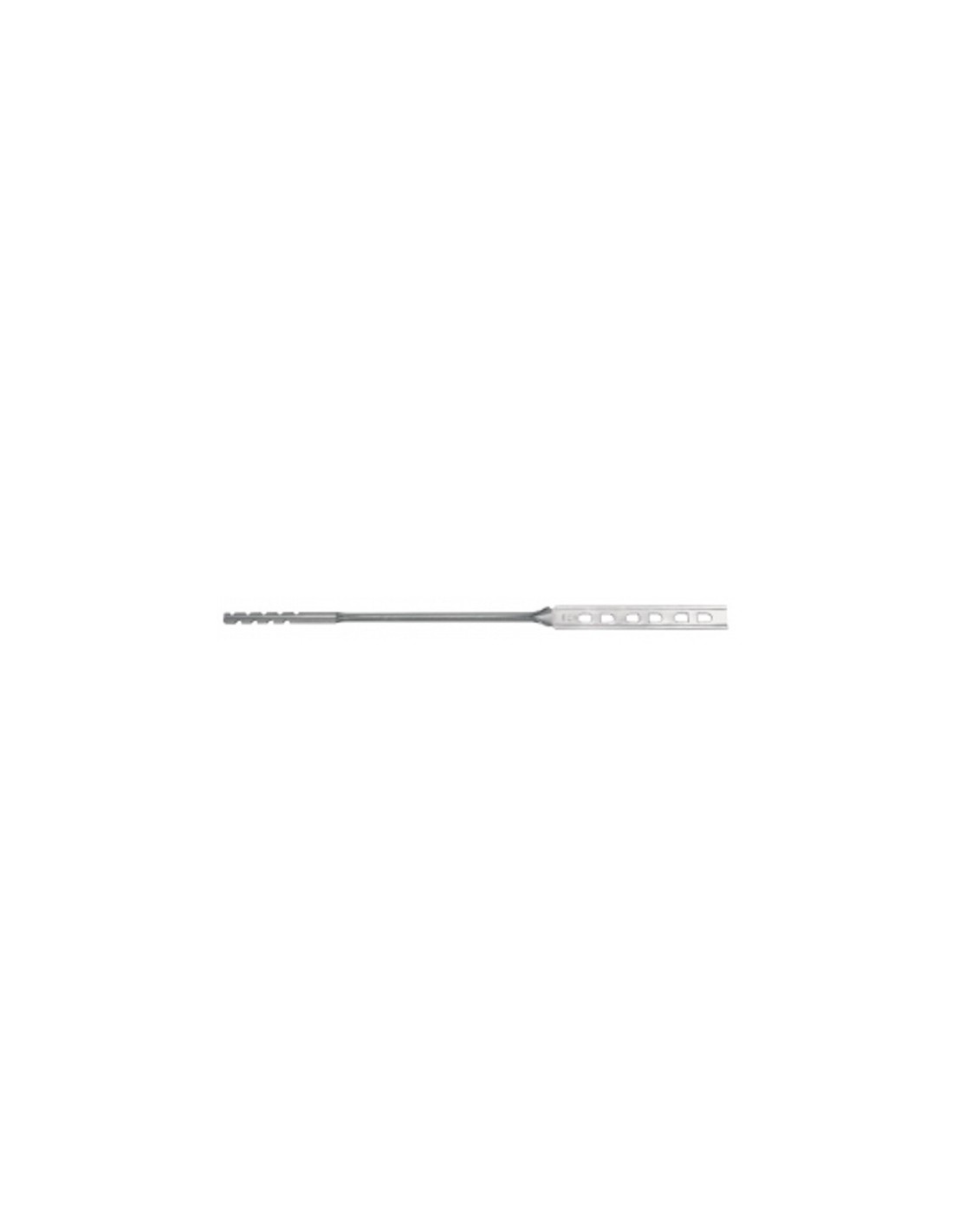

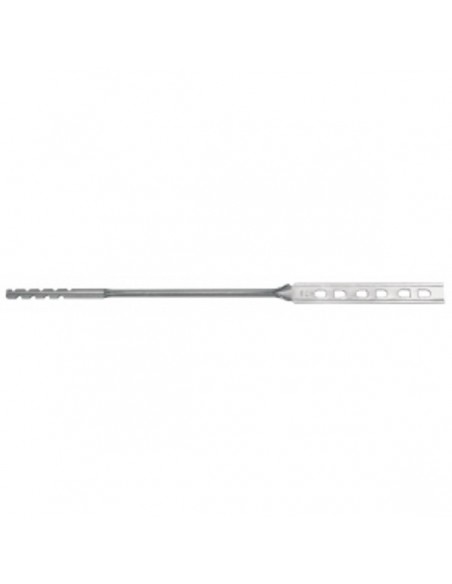

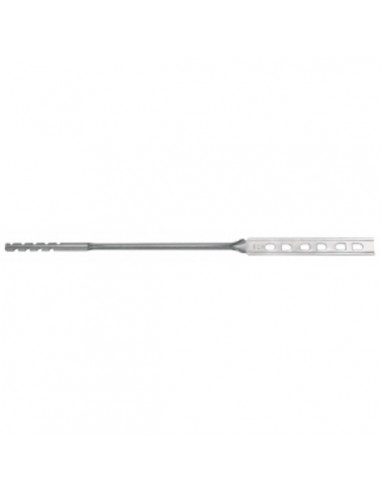

Kotva RawlPlug MULTI 300 mm je kotva pro zabudování do třívrstvých stěnových konstrukcí. Slouží k současnému spojení nosné cihelné konstrukce s tenkovrstvou maltou (i tradiční) s zděnou příčkou, např. kabřicí fasádou.
APLIKACE:

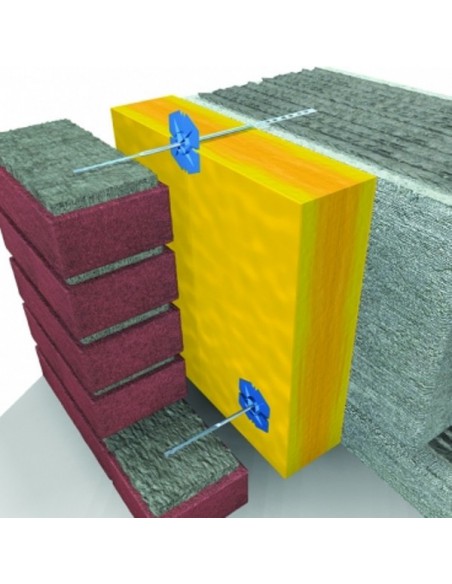

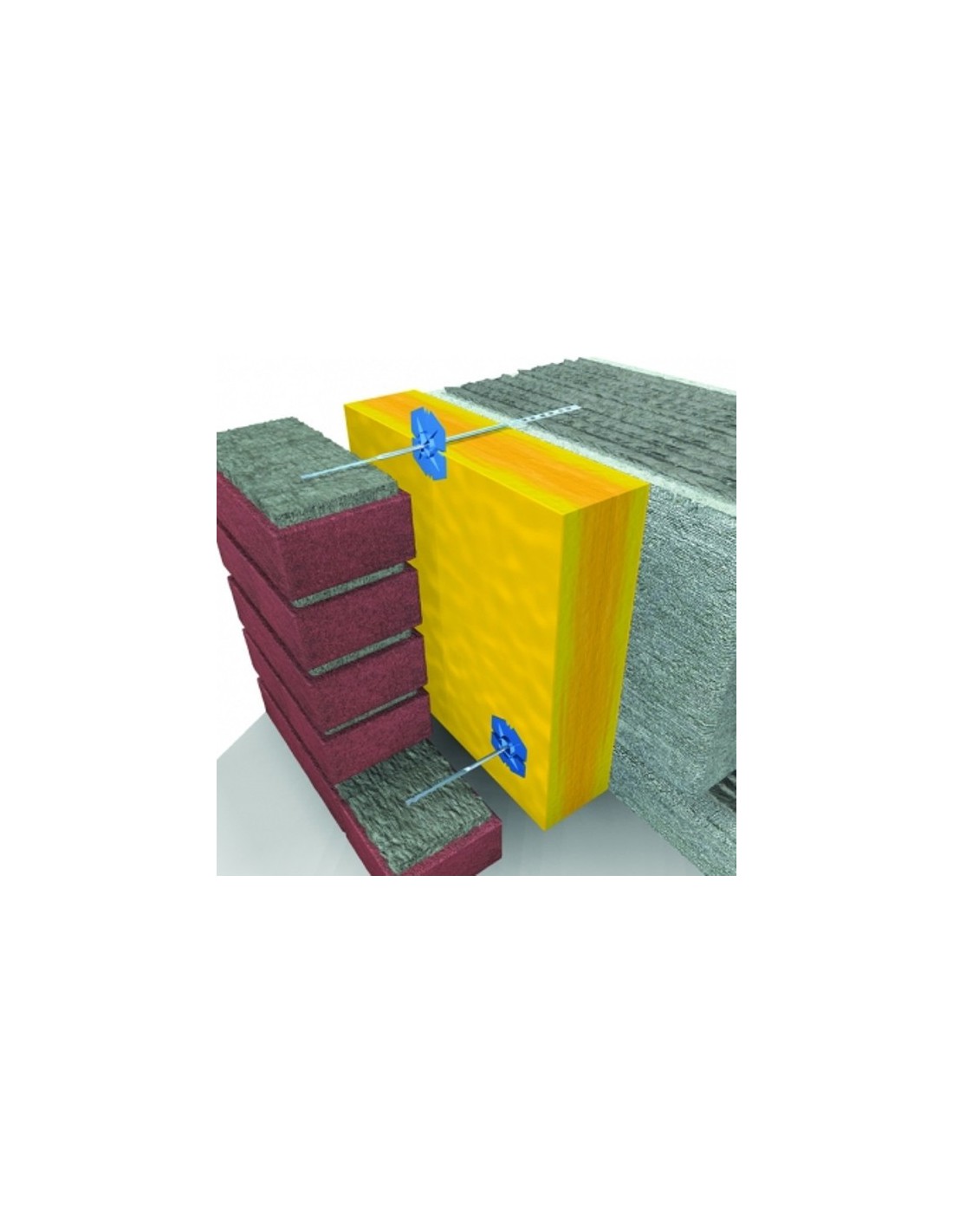

Kotvy RawlPlug MULTI-300 jsou kotvy pro zabudování do třívrstvých stěnových konstrukcí. Používají se k současnému spojení nosné zděné konstrukce pomocí tenkovrstvé malty, např. YTONG, se zděnou příčkou např. kabřicí fasádou.
Spotřeba na vzdálenost mezi stěnami:
• <120 mm, 5 kotev na 1 m²,
• >120 mm, 7 kotev na 1 m².
TIPY K INSTALACI:
Kotva RawlPlug MULTI-300 se používá k instalaci izolačního materiálu s max. tloušťka 120 mm . Plochá strana kotvy je zapuštěna do konstrukční stěny do hloubky 90 mm a ozubený konec je zapuštěn do obkladové vrstvy, např. klinkeru, do hloubky 50 mm .
Výpočet: za předpokladu vzduchové mezery 40 mm (mezi izolací a nosnou stěnou) a 90 mm (zapuštění kotvy do stavebního materiálu) a 50 mm (zapuštění kotvy do vnějšího pláště) je celkem 180 mm. To znamená 300 mm - 180 mm = 120 mm, tj. maximální tloušťka izolačního materiálu.
MATERIÁL:
Drát z nerezové oceli V4A. Ocel, ze které je kotva vyrobena, má vysokou odolnost proti korozi, což ovlivňuje její dlouhodobé vystavení.
CERTIFIKÁTY A SCHVÁLENÍ:
• Prohlášení o vlastnostech: DoP-EN845-1-MULTI.
