APLIKACE:

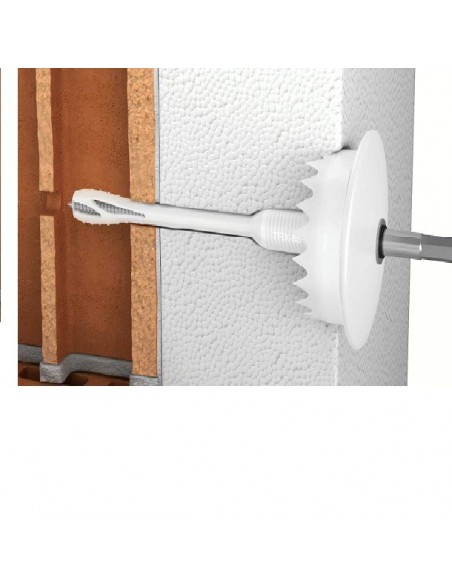

Hmoždinky RawlPlug TFIX-8ST jsou univerzální šroubovací hmoždinky s integrovanou tepelně izolační zátkou pro polystyren, XPS, polyuretanové desky a vlnu. Pro zemi ze skupin:
• A: beton
• B: plné cihly, vápenopískové cihly, betonové bloky, kámen
• C: děrované cihly, kostkované cihly, keramické duté cihly,
• D: lehké betonové tvárnice, např. keramzit
• E: pórobeton (pórobeton)
DOPORUČENÍ K INSTALACI:
Doporučení pro instalaci kolíků TFIX-8ST-115:
Minimální kotevní hloubka ETA (novostavba), pro podloží skupiny:
- AD: 35 mm (25 mm + 10 mm vrstva lepicí malty)
- E: 75 mm (65 mm + 10 mm vrstva lepicí malty).
Proto je doporučená tloušťka prvku připojeného k této délce čepu pro skupiny: AD 80 mm a pro skupinu E 40 mm. Průměr vrtáku: 8 mm
DODATEČNÉ INFORMACE:
• dostupné délky: 115 , 135, 155 , 175 , 195, 215, 235, 255, 275, 295, 335, 355, 375, 385, 395, 415, 435 a 455 mm
• talíř:
- průměr: 60 mm
- pevnost: 2,04 kN
- tuhost: 0,6 kN / mm
• pro upevnění se používá následující nástroj: TFIX-8ST-TOOL nebo R-TFIX-TOOL-GREEN
MATERIÁL:
• kolík: nárazuvzdorný polypropylen PP kopolymer
• čep (hřebík): pozinkovaná ocel, tloušťka zinkového povlaku ≥5μm
• hlava: polyamid vyztužený skelnými vlákny
• izolační kryt konektoru: polyetylenová pěna přilepená k desce.
SCHVÁLENÍ:
• Evropské technické schválení: ETA 11/0144
• ES prohlášení o shodě č. 02.004 / 2008.
VÝHODY:
• hrot, který perforuje tepelnou izolaci, umožňuje automatické a přesné zapuštění čepu do vrstvy tepelné izolace
• tepelně izolační vrstva hmoždinky integrovaná s trnem, obohacená o unikátní vrstvu materiálu, snižuje tepelnou propustnost a vyrovnává dobu schnutí omítky za bod kotvení
• jedinečná kompresní zóna kolíku zajišťuje přesnou aplikaci produktu
• jednoduchá a ergonomická instalace zástrčky na všechny typy povrchů
• snížený bodový prostup tepla (0,001-0,002 W/K) díky použití vysokého zalití ocelového čepu snižuje tepelné ztráty na fasádě.
