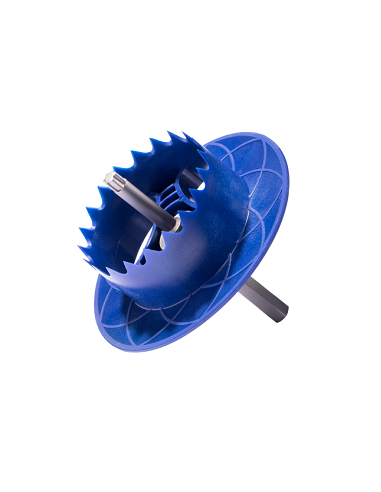

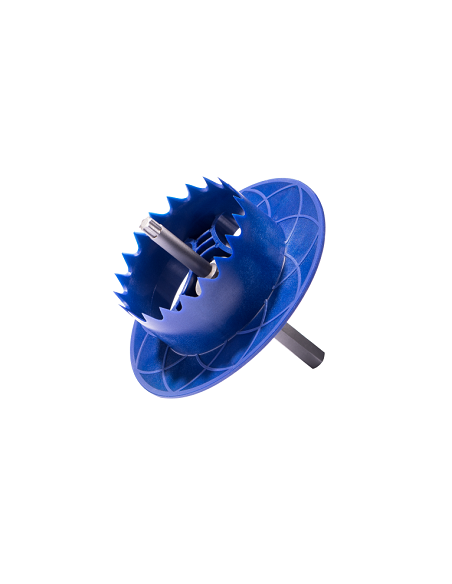

Montážní koncovka RawlPlug R-TFIX-TOOL-CS

APLIKACE:

Montážní hrot RawlPlug R-TFIX-TOOL-CS je plastový hrot pro montáž zapuštěné záslepky R-TFIX-8SX, která ji současně namontuje a vyfrézuje otvor pro zátku. Na výběr jsou tři typy:

• Bílá polystyrénová čepice: R-TFIX-CAP63-EPS-W ,
• Grafitová polystyrénová zátka: R-TFIX-CAP63-EPS-G ,
• Vlněná čepice: R-TFIX-CAP63-MW .

TECHNICKÉ ÚDAJE:

Technické údaje montážního hrotu RawlPlug R-TFIX-TOOL-CS:

• Typ montážního hrotu: T40,
• Průměr talíře: 63 mm.

CHARAKTERISTICKÉ VLASTNOSTI:

Montážní hrot RawlPlug R-TFIX-TOOL-CS se vyznačuje:

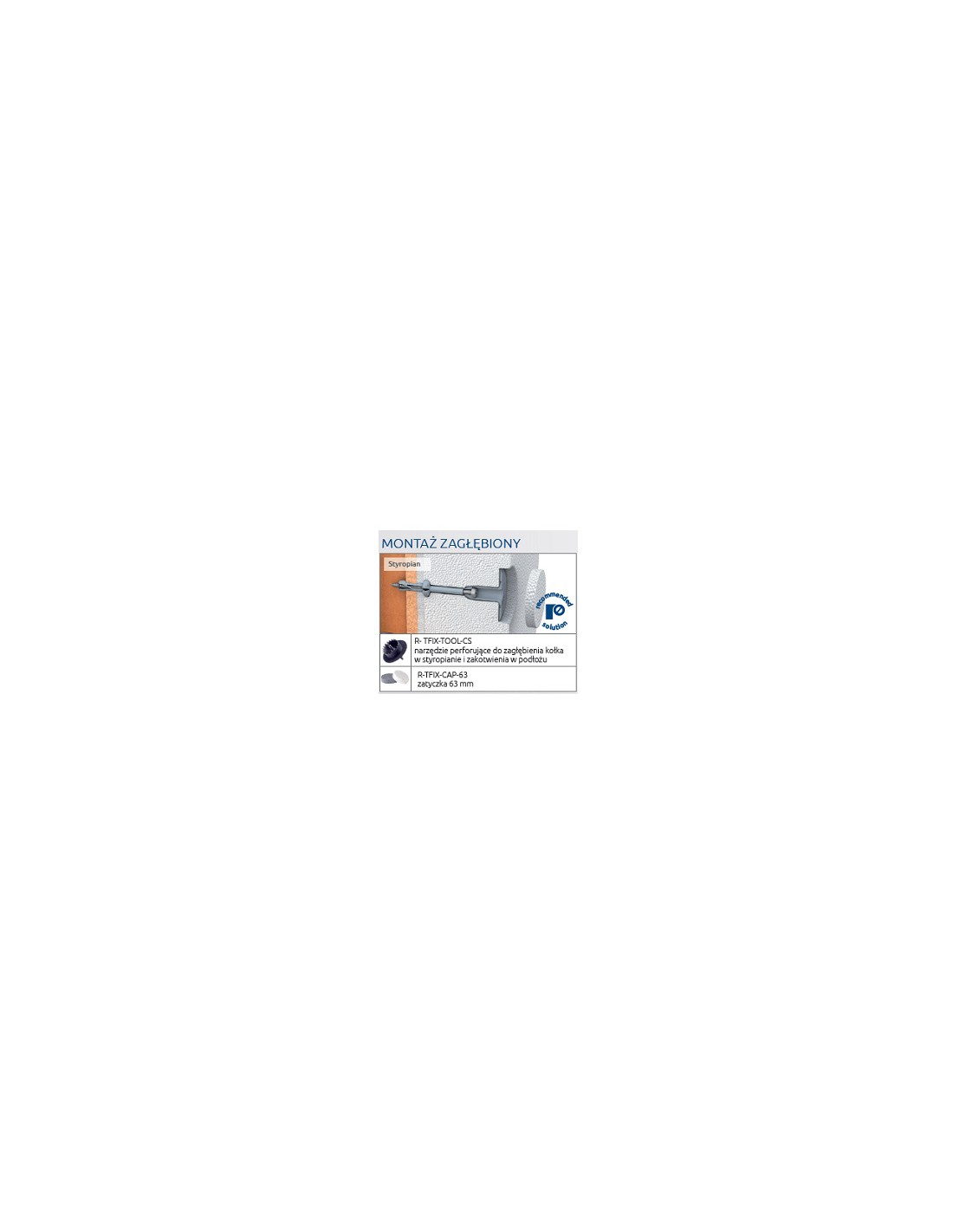

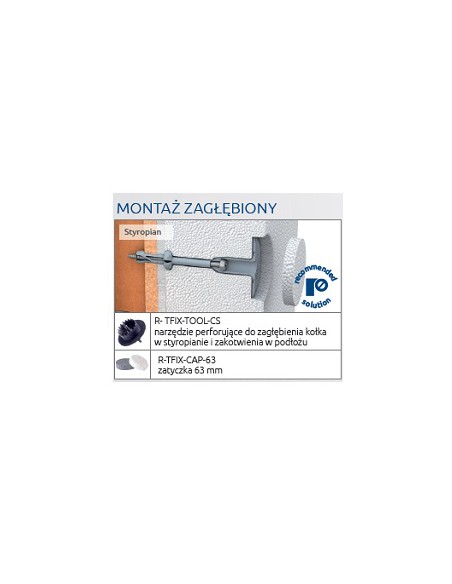

• Optimalizuje instalaci hmoždinky R-TFIX-8SX, která umožní montáž v rovině s horní vrstvou tepelné izolace,
• Dokonalý design bitu TX40 přizpůsobený šroubovací objímce R-TFIX-8SX umožňuje snadnou a stabilní instalaci za všech podmínek,
• Rychlá a snadná montáž.

NÁVOD NA MONTÁŽ:

1. Vyvrtejte otvor vhodného průměru a hloubky,
2. V podkladech kategorií A, B, C, D je minimální hloubka vrtání 35 mm, v podkladu E - pórobeton - 75 mm,
3. 3x vyčistěte vyvrtaný otvor,
4. Umístěte montážní hrot R-TFIX-TOOL-CS do hlavy čepu R-TFIX-8SX,
5. Vložte hmoždinku do vyvrtaného otvoru,
6. Po umístění hmoždinky do otvoru je třeba desku přitlačit k povrchu tepelné izolace,
7. V podkladech kategorií A, B, C, D je minimální hloubka kotvení 25 mm, v podkladu E - pórobeton - 65 mm,
8. Při utahování stiskněte špičku a držte ji přesně kolmo k fasádě,
9. Utahujte hmoždinkový šroub, dokud nedosáhnete příslušné hloubky ukotvení (deska by měla být na jedné ploše s tepelně izolační vrstvou).
