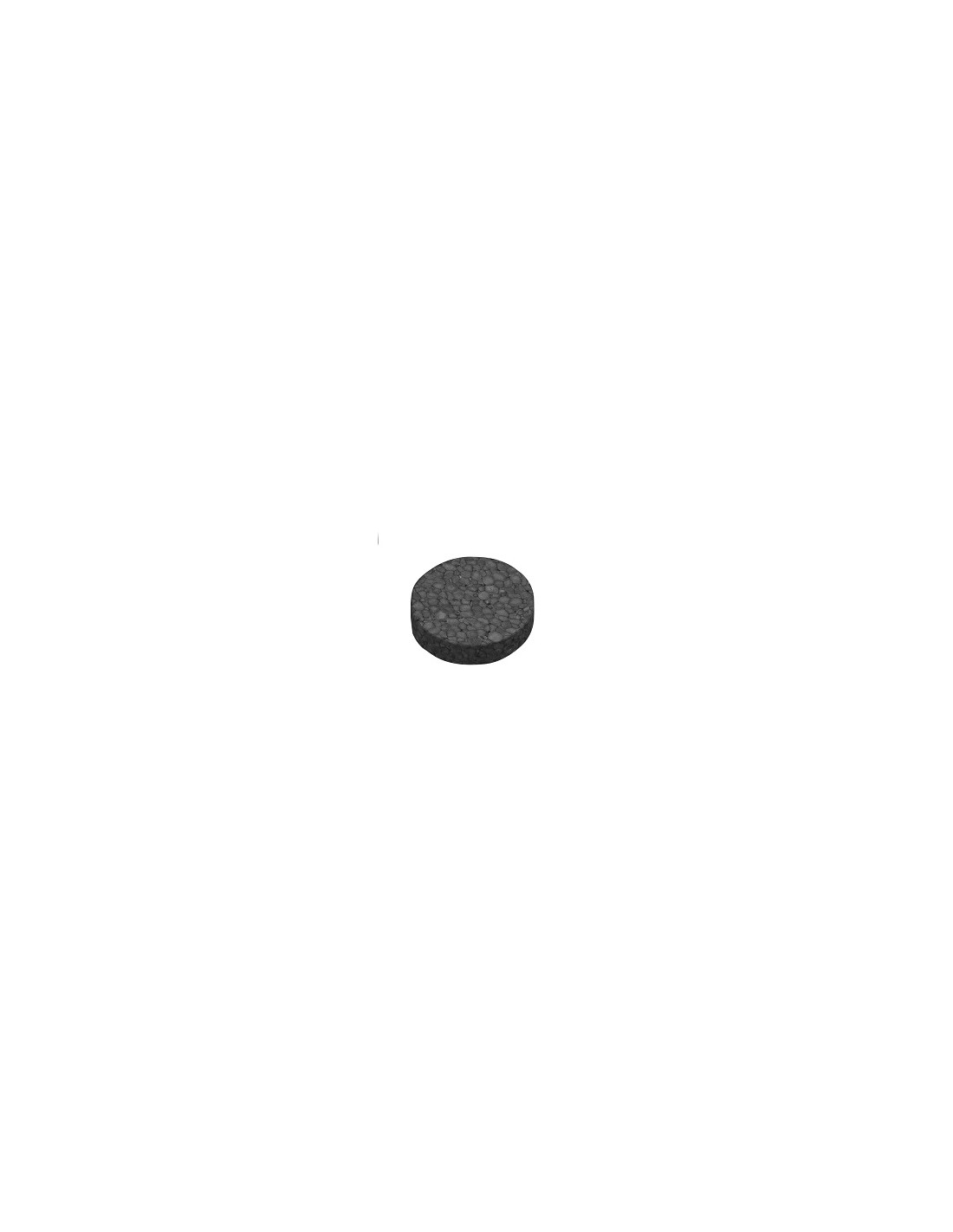

Grafitové polystyrénové zátky RawlPlug R-TFIX-CAP63-EPS-G

APLIKACE:

Polystyrenové hmoždinky RawlPlug R-TFIX-CAP63-EPS-G zajišťují souvislou tepelnou izolaci zateplené fasády a zabraňují vzniku tepelných mostů v místě mechanického upevnění polystyrenu trny.

Díky tomuto řešení je hlava montážního čepu zajištěna dodatečnou tepelnou izolací a je eliminován nepříznivý jev bodové kondenzace vodních par a časem se zde objevující zabarvení fasády.

Po jejich použití se použijí hmoždinky o cca 1 cm kratší a zapustí se do polystyrenu a kotouče se tyto prohlubně zacpou.

TECHNICKÁ DATA:

Polystyrenové špunty RawlPlug R-TFIX-CAP63-EPS-G mají následující parametry:

• průměr: 63 mm
• tloušťka: 10 mm

POKYNY PRO INSTALACI:

1. Vyvrtejte otvor vhodného průměru a hloubky
2. V podkladech A, B, C, D je minimální hloubka vrtání 40 mm a pro E (pórobeton) 80 mm
3. Jemně poklepejte kladívkem na plastovou hmoždinku tak, aby perforátor (vyražená čára) zašel do poloviny tepelné izolace.
4. V podkladech A, B, C a D je minimální kotevní hloubka 25 mm a pro E (pórobeton) 65 mm
5. Utahujte šroub tak, aby byla deska utahovacího nástroje v jedné rovině s vrstvou tepelné izolace
6. Vložte zátku do otvoru v tepelné izolaci.
