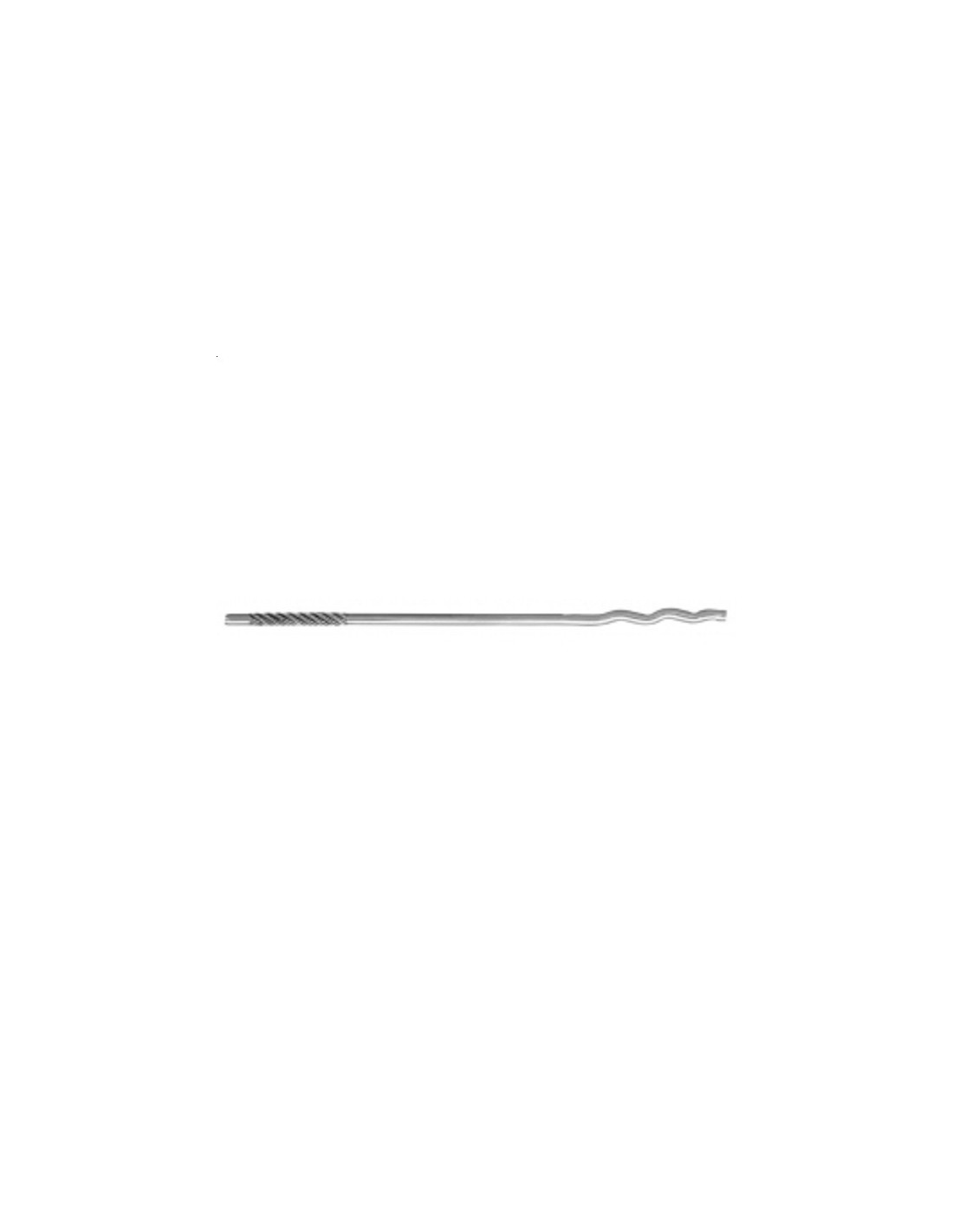

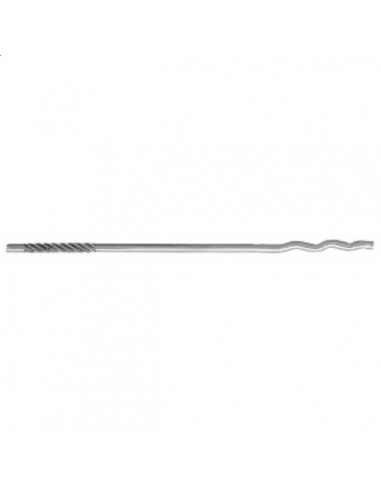

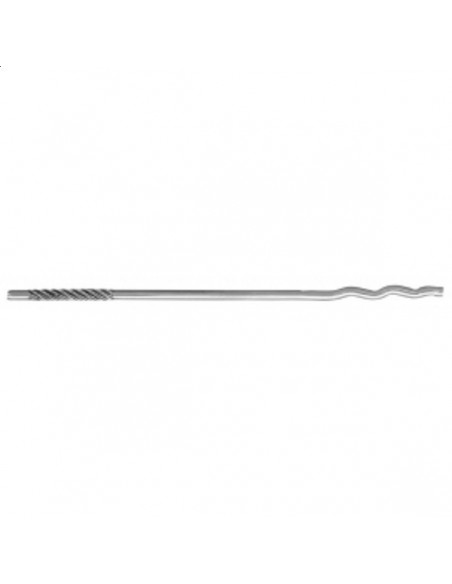

Vrtané kotvy pro zděné stěny KWB 4x325 mm

APLIKACE:

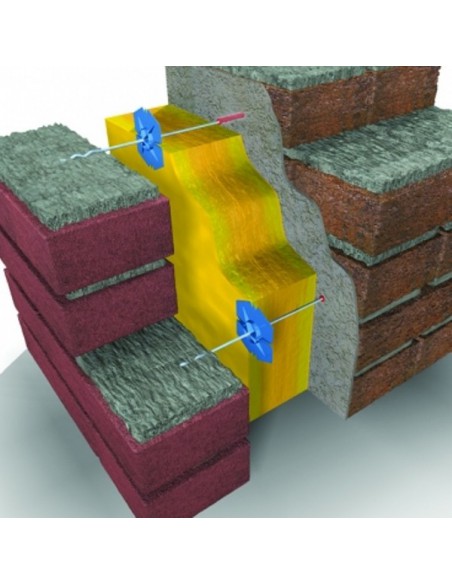

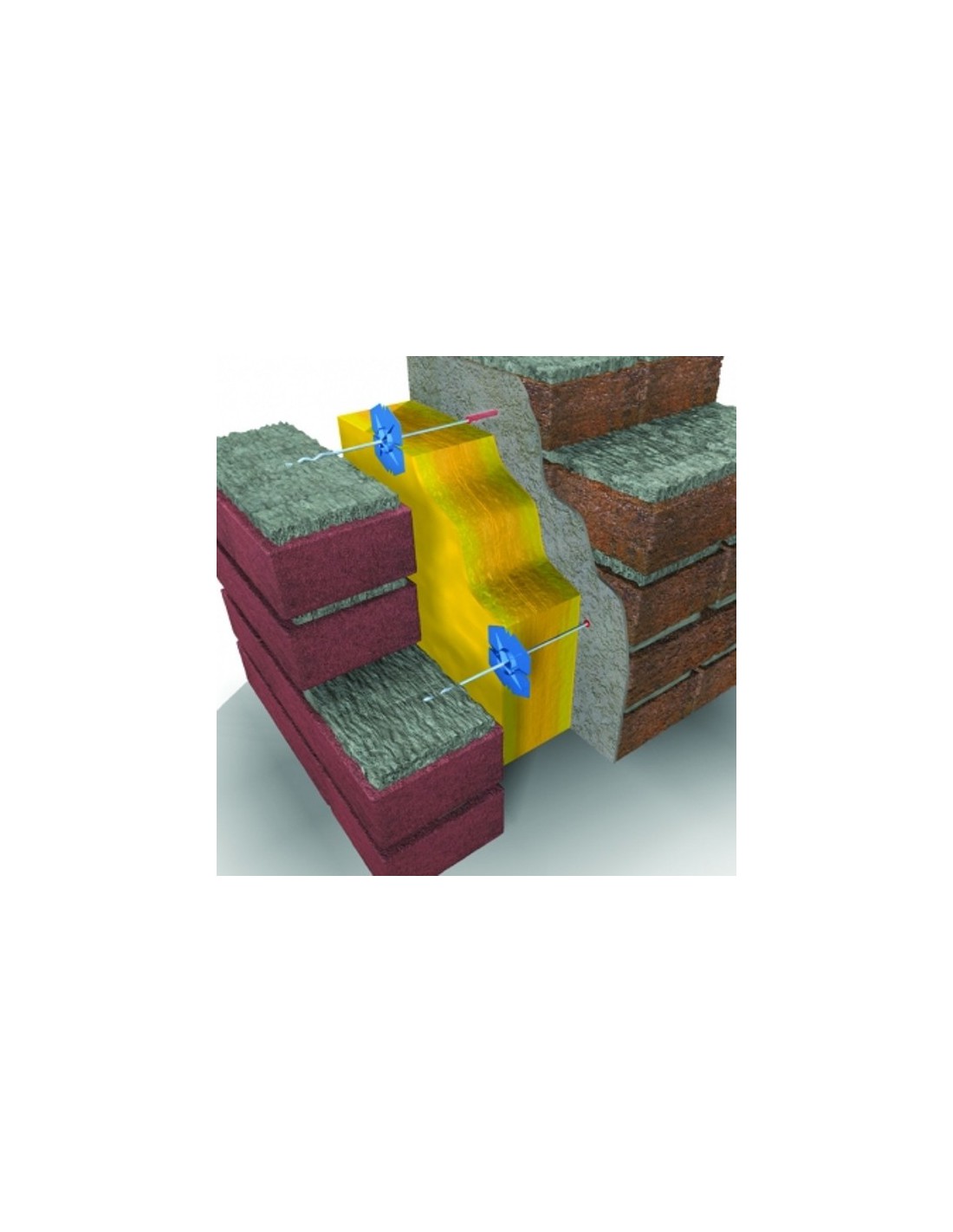

Kotvy RawlPLug KWB-4/350 jsou zatloukací kotvy pro upevnění třívrstvých stěn, když je fasáda, např. klinker, připevněna ke stávající nosné konstrukci. Pro použití s:

Rozpínací šroub KRK-04 pro následující skupiny:

• A: beton
• B: plné cihly, vápenopískové cihly, betonové bloky, kámen.

Kotva KWB-4/350 bude vhodná pro izolaci o tloušťce 195 mm . Výpočet: 325 mm - 38 mm (kotvení do zdi) - 40 mm (větrací mezera / vzdálenost mezi stěnami) - 50 mm (zabudování do třívrstvé stěny).

-------------------------------------------------- ------------------------------------

Rozpínací šroub NKRK-08060 pro následující skupiny:

• C: děrované cihly, kostkované cihly, keramické duté cihly,
• D: lehké betonové tvárnice, např. keramzit
• E: pórobeton (pórobeton)

Kotva KWB-4/350 bude vhodná pro izolaci o tloušťce 175 mm . Výpočet: 325 mm - 60 mm (kotvení do zdi) - 40 mm (větrací mezera / vzdálenost mezi stěnami) - 50 mm (zapuštění do třívrstvé stěny).

DOPORUČENÍ K INSTALACI:

Po vyvrtání otvoru se kotva připevní k nosné konstrukci příslušným rozpěrným šroubem. Pro krátkou dilatační zónu (skupiny A a B) hmoždinka KRK-04 5,5 x 38 mm s hloubkou kotvení do zdi 38 mm, pro dlouhou dilatační zónu (skupiny C, D a E) hmoždinka NKRK-08060. hmoždinka 8 x 60 mm hluboké kotvení do zdi 60 mm.

Montáž kotvy usnadňuje použití usazovacího nástroje, který zabraňuje prohýbání kotvy při zatloukání.

DODATEČNÉ INFORMACE:

• Dostupné délky : 155 mm , 185 mm, 225 mm, 250 mm, 275 mm, 325 mm, 375 mm a 425 mm
• průměr drátu: 4 mm
• materiál: drát z nerezové oceli V4A. Ocel, ze které je kotva vyrobena, vykazuje vysokou odolnost proti korozi, což ovlivňuje její dlouhodobé vystavení.

SCHVÁLENÍ:

• EN 845-1.
