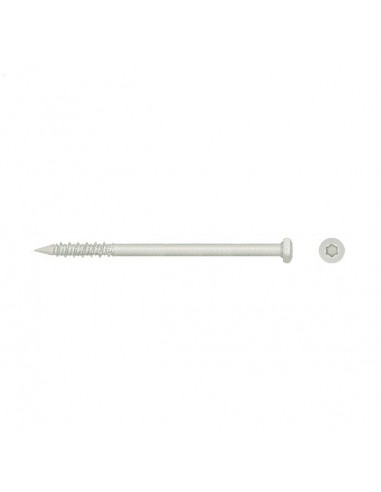

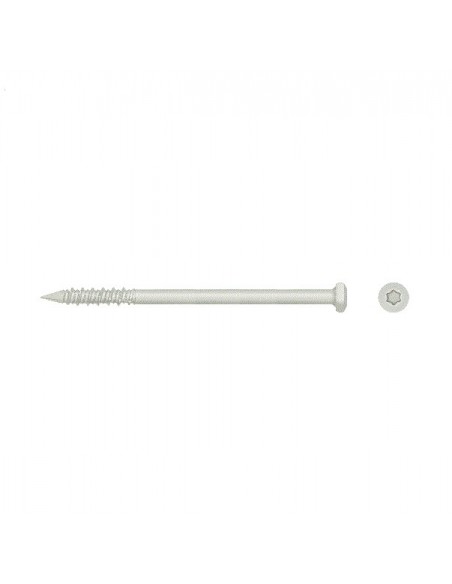

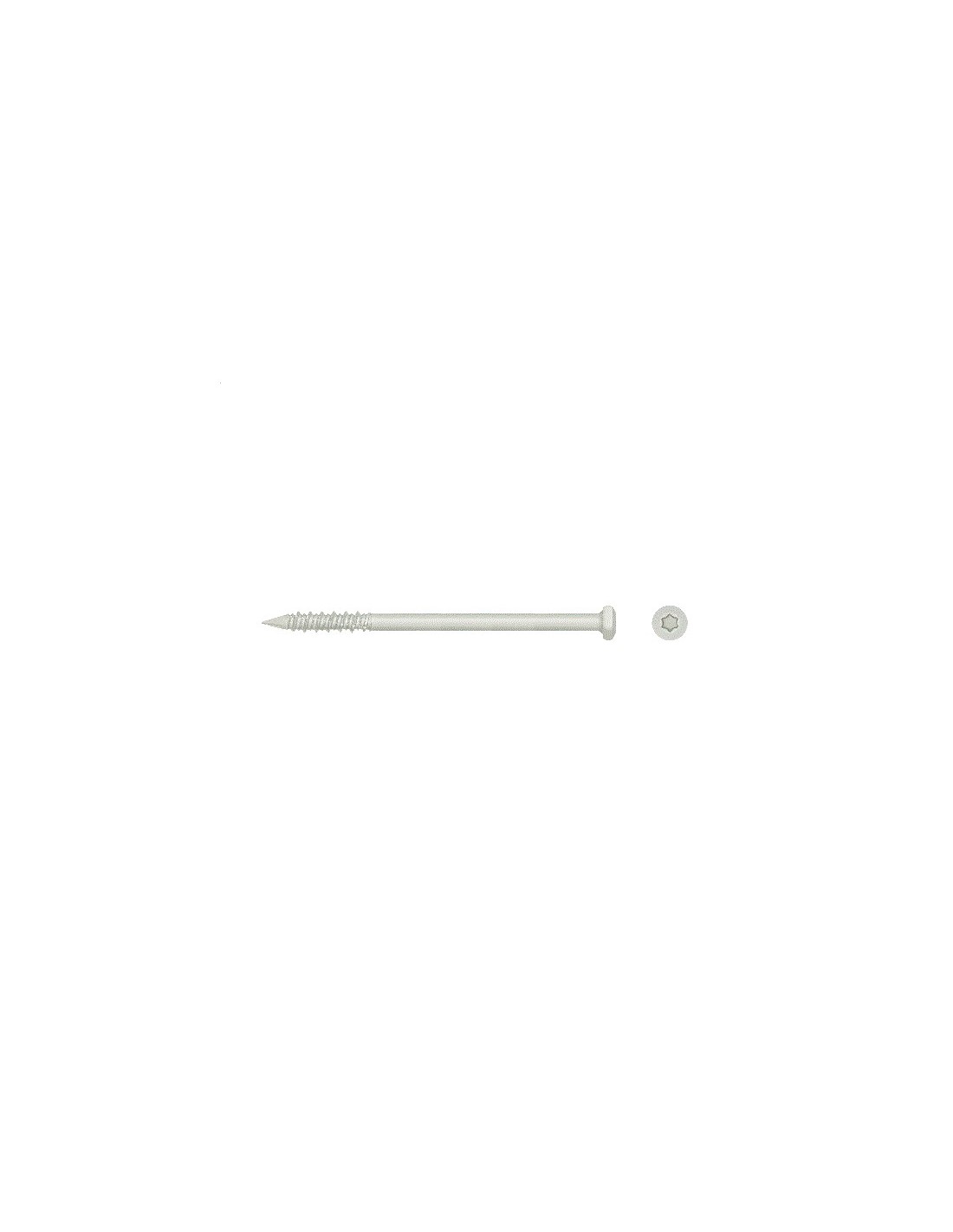

Šrouby RawlPlug R-WBT-61200 (100 ks)

APLIKACE:

RawlPlug šrouby R-WBT-61180 jsou šrouby 6,1x180 mm s antikorozním nátěrem 15 Kesternichových cyklů s hlavou TORX T25 pro izolaci plochých střech v kombinaci s teleskopickým spojovacím materiálem R-GOK a garážové stropy v kombinaci s ocelovou podložkou např. R-POK -06 -ALZN. Upevnění do betonu a dřeva .

TECHNICKÁ DATA:

Šrouby RawlPlug R-WBT-61200 mají následující parametry:

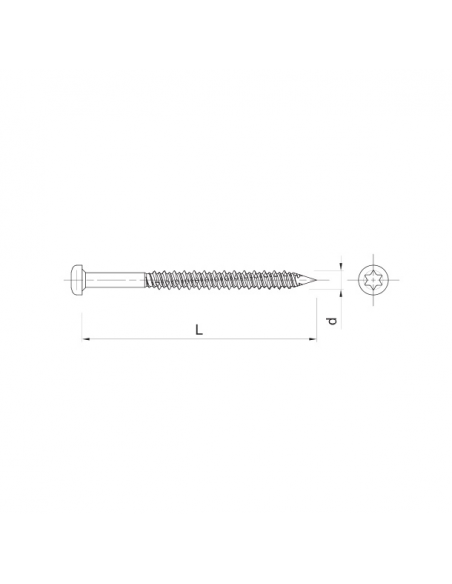

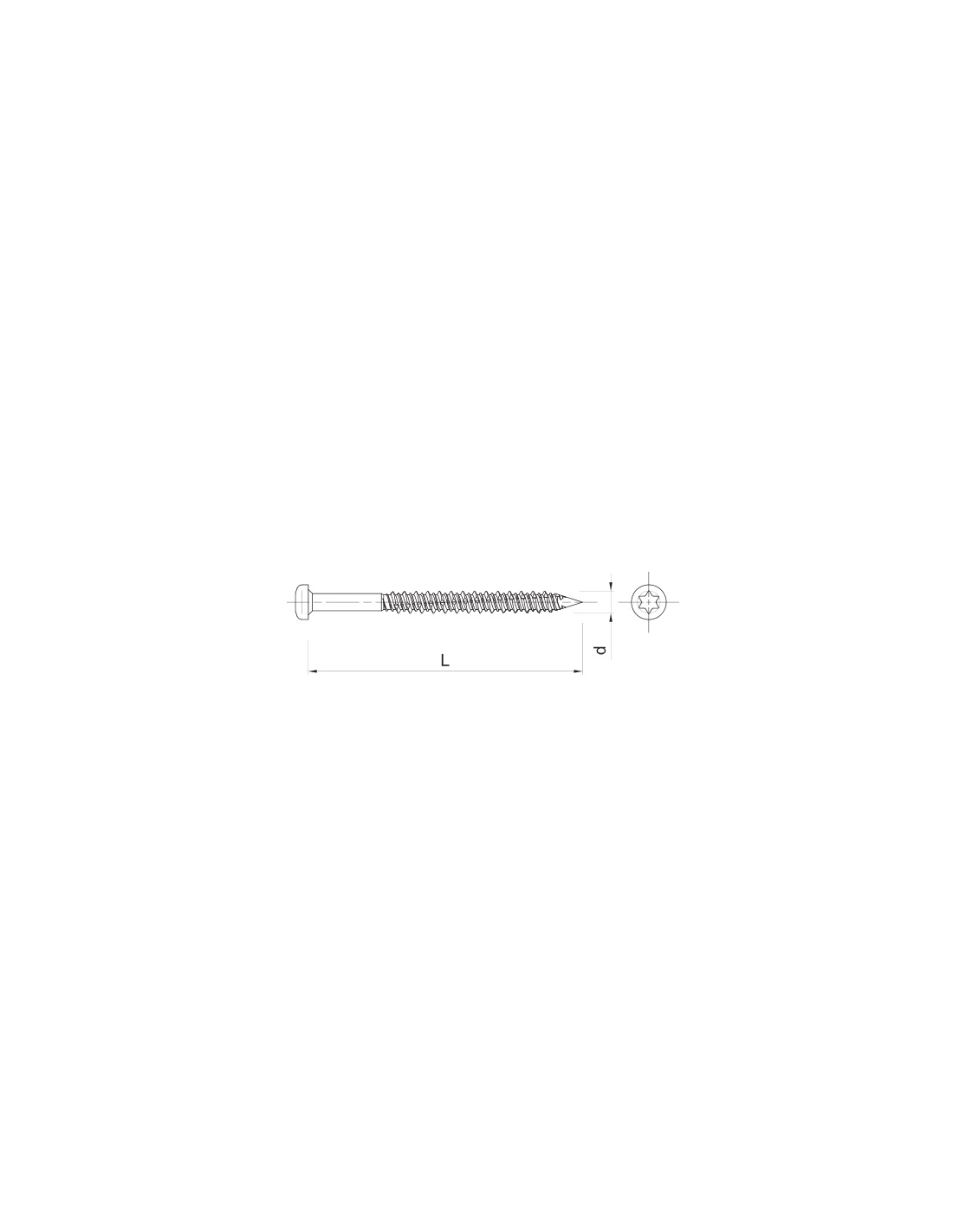

• průměr: 6,1 mm (dle přiloženého schématu, písmeno d)
• délka: 200 mm (dle přiloženého schématu, písmeno L)
• průměr otvoru v podkladu: 5 mm
• patice: TORX T25
• minimální hloubka kotvení:
- betonová deska C16 / 20, 20 mm
- beton C20 / 25, dřevo, 30 mm
• minimální hloubka otvoru v podkladu:
- betonová deska C16 / 20, 25 mm
- beton C20 / 25, 35 mm

CHARAKTERISTIKA:

Šrouby RawlPlug R-WBT se vyznačují:

• povrchově kalený závit
• ochrana s nejkvalitnějším antikorozním nátěrem, který zaručuje odolnost vůči 15 Kesternichovým cyklům
• dvoustupňový tvar a typ závitu speciálně vybrané pro umožnění upevnění konektoru na dva typy betonových a dřevěných podkladů
• speciální tvar čepele šroubu byl navržen tak, aby zajistil rychlou a bezproblémovou montáž. Ostrý konec šroubu zabraňuje jeho pohybu po povrchu upevněného prvku
• hlava šroubu těsně přiléhající k teleskopickému pouzdru, což umožňuje prvotní montáž.

SCHVÁLENÍ A SCHVÁLENÍ:

• ETA-09/0346
• KOT-2017-0158
• TC 4765-15

MONTÁŽNÍ TIPY:

1. Vyvrtejte otvor o vhodném průměru (5 mm) a hloubce (minimální hloubky popsané výše)
2. Vložte desku do izolačního materiálu
3. Pomocí šroubováku zašroubujte spojku WBT, dokud nedosáhnete požadované hloubky.
