Zátky polystyrenové bílé RawlPlug R-TFIX-CAP63-EPS-W
APLIKACE:

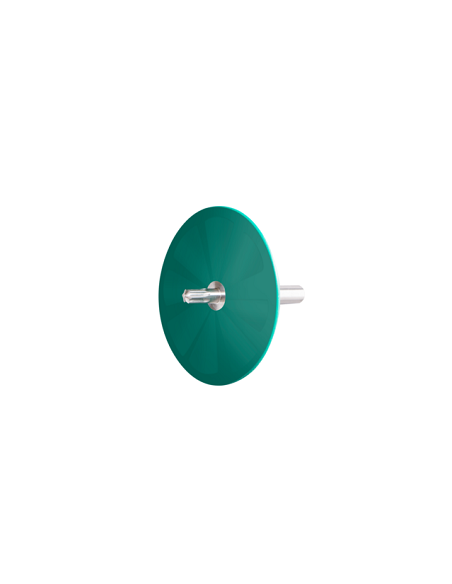

Montážní hrot RawlPlug R-TFIX-TOOL-GREEN je nástroj pro přesnou instalaci zapuštěných kolíků z řady R-TFIX-8S v:
• polystyren s přítlačnou deskou R-KWX 63 a zátkou R-TFIX-CAP63-EPS-W nebo R-TFIX-CAP63-EPS-G
• minerální vlna s přítlačnou deskou R-KWX 110 a zátkou R-TFIX-CAP63-MW .
TECHNICKÁ DATA:

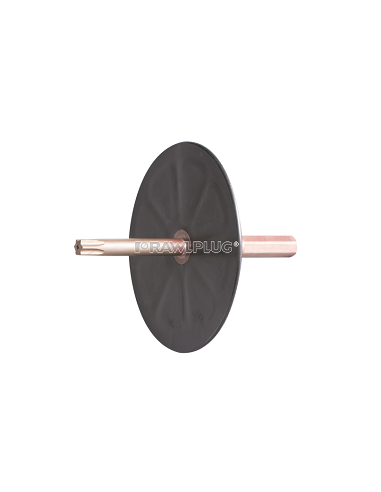

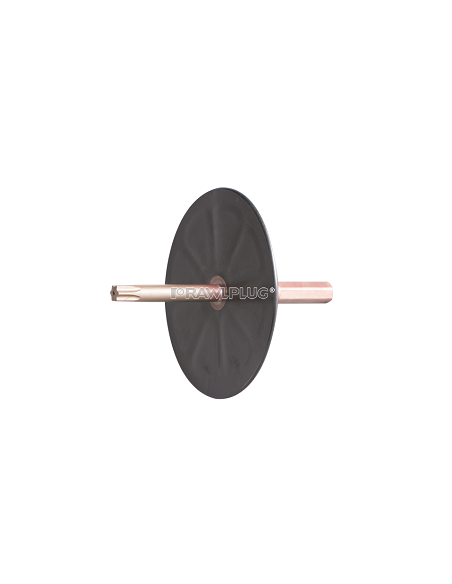

Technické údaje montážního hrotu RawlPlug R-TFIX-TOOL-GREEN:
• typ montážního hrotu: T40
• průměr desky: 80 mm
CHARAKTERISTIKA:
Koncovka RawlPlug R-TFIX-TOOL-GREEN se vyznačuje:
• optimalizuje instalaci kolíku R-TFIX-8SX
• dokonalá konstrukce bitu TX40, přizpůsobená šroubovací objímce R-TFIX-8SX, umožňuje snadnou a stabilní instalaci za všech podmínek
• rychlá a snadná montáž.

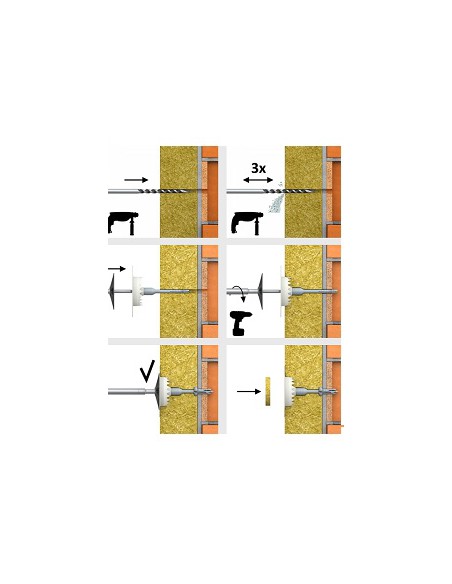

POKYNY PRO INSTALACI:
1. Vyvrtejte otvor vhodného průměru a hloubky
2. V podkladech kategorie A, B, C, D je minimální hloubka vrtání 35 mm, v E - pórobetonu 75 mm.
3. 3x vyčistěte vyvrtaný otvor
4. Umístěte montážní hrot R-TFIX-TOOL-GREEN do hlavy šroubu R-TFIX-8S
5. Vložte kolík do vyvrtaného otvoru
6. Po umístění čepu do otvoru by měly být zuby děrovací desky KWX-63 zcela zapuštěny do tepelné izolace
7. V podkladech A, B, C, D je minimální hloubka kotvení 25 mm, v E - pórobetonu 65 mm
8. Při utahování zatlačte na špičku a držte ji přesně kolmo k fasádě
9. Utahujte hmoždinkový šroub, dokud nedosáhnete příslušné hloubky ukotvení (deska by měla být na jedné ploše s vrstvou tepelné izolace).
