APLIKACE:

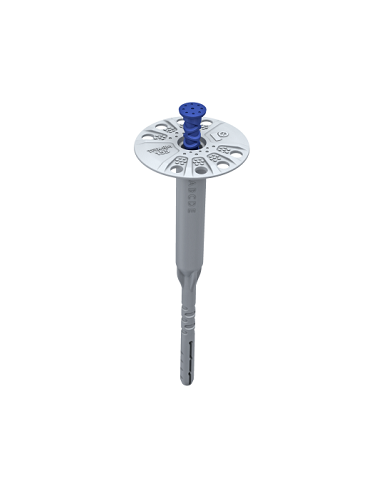

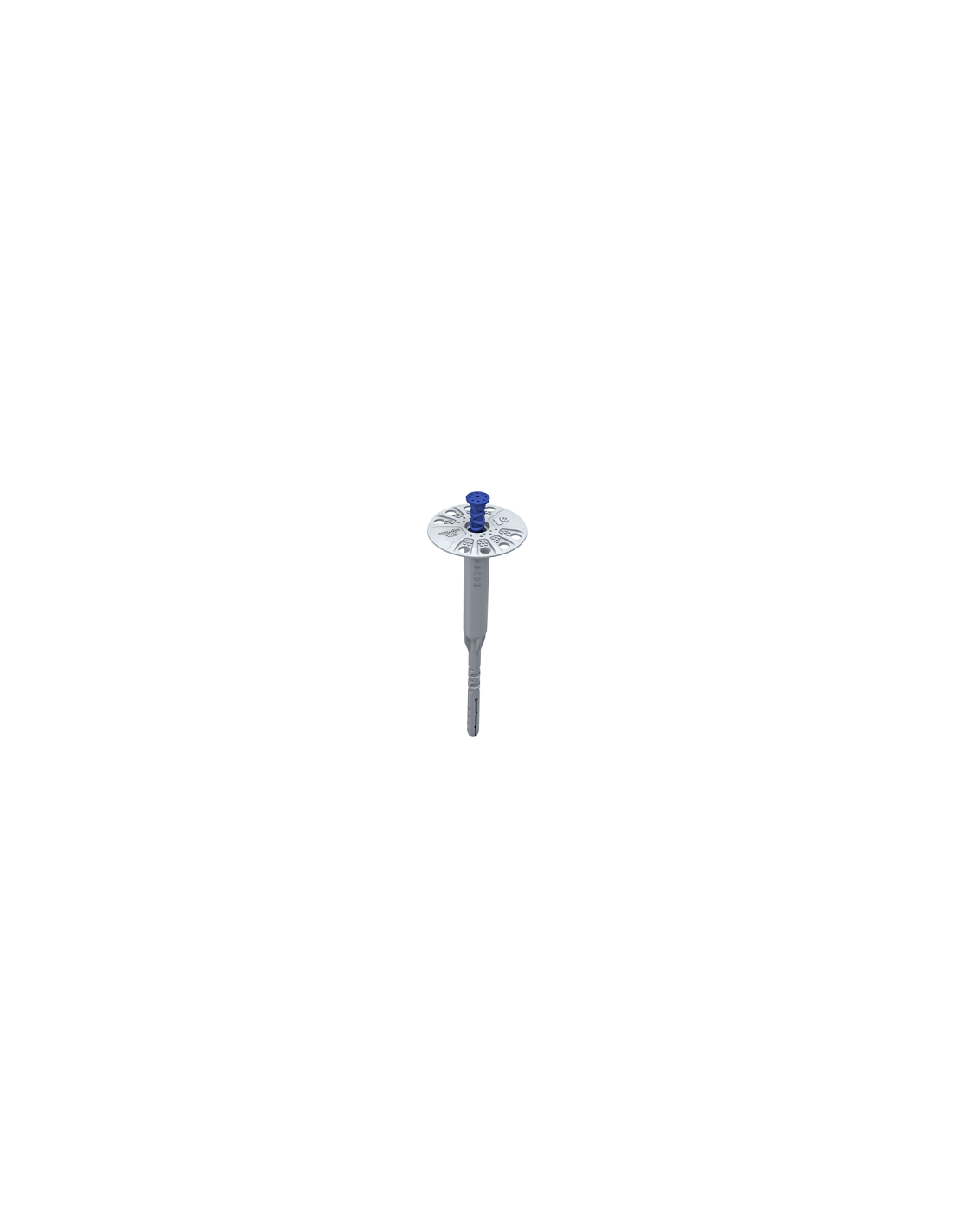

Hmoždinky RawlPlug R-TFIX-8M jsou univerzální hmoždinky zarážené do polystyrenových, XPS a polyuretanových desek. Také na vlnu, lamelovou vlnu (s tlakovým límcem), korkové a dřevovláknité desky, lehčené recyklované desky. Pro zemi ze skupin:
• A: beton (včetně velké desky),
• B: plné cihly, vápenopískové cihly,
• C: duté cihly, silikátové otvorové cihly,
• D: lehké betonové tvárnice, např. keramzit
• E: pórobeton (pórobeton).
Jediný certifikovaný výrobek pro kotvení tepelně izolačních desek do betonových konstrukcí tloušťky 40 mm, kde tenká stěna podkladu obvykle omezuje možnost efektivního upevnění.
DOPORUČENÍ K INSTALACI:
Doporučení pro instalaci hmoždinek R-TFIX-8M-135:
Minimální kotevní hloubka ETA (novostavba), pro podloží skupiny:
- AD: 35 mm (25 mm + 10 mm vrstva lepicí malty)
- E: 75 mm (65 mm + 10 mm vrstva lepicí malty).
Proto je doporučená tloušťka prvku upevněného na této délce čepu pro skupiny: AD 100 mm a pro skupinu E 60 mm. Průměr vrtáku: 8 mm
DODATEČNÉ INFORMACE:
• dostupné délky: 135 , 155, 175, 195, 215, 235, 255, 275 a 295 mm
• talíř:
- průměr: 60 mm
- tuhost: 1,0 kN / mm.
• průměr vrtáku: 8 mm
• možnost instalace s přídavnou deskou KWL, k dispozici v těchto průměrech: 90, 110, 140 mm
MATERIÁL:
• kolík: nárazuvzdorný polypropylen PP kopolymer
• čep (hřebík): galvanicky pozinkovaná ocel
• hlava: polyamid PA 6.0 (nylon), modifikováno skelným vláknem.
SCHVÁLENÍ:
• Evropské technické schválení: ETA 17/0592
VÝHODY:
• snadná a rychlá instalace na všechny kategorie podkladů (A, B, C, D, E)
• snížený bodový prostup tepla na 0,001 W/K díky použití vysokého nalisování ocelového čepu snižuje tepelné ztráty na fasádě.
• jedinečná kompresní zóna kolíku zajišťuje přesnou aplikaci produktu.
• nejvyšší přípustná zatížení se zkrácenou kotevní zónou na 25 mm
• vysoká tuhost desky (1,0 kN / mm) zajišťuje stabilitu zateplovacího systému, působí proti vibracím způsobeným silami sání větru.
• zvětšený průměr hlavy usnadňující zarážení trnu, zvyšující komfort instalace.
• předmontovaný trn a rozpěrná zátka pro pohodlí a rychlost
